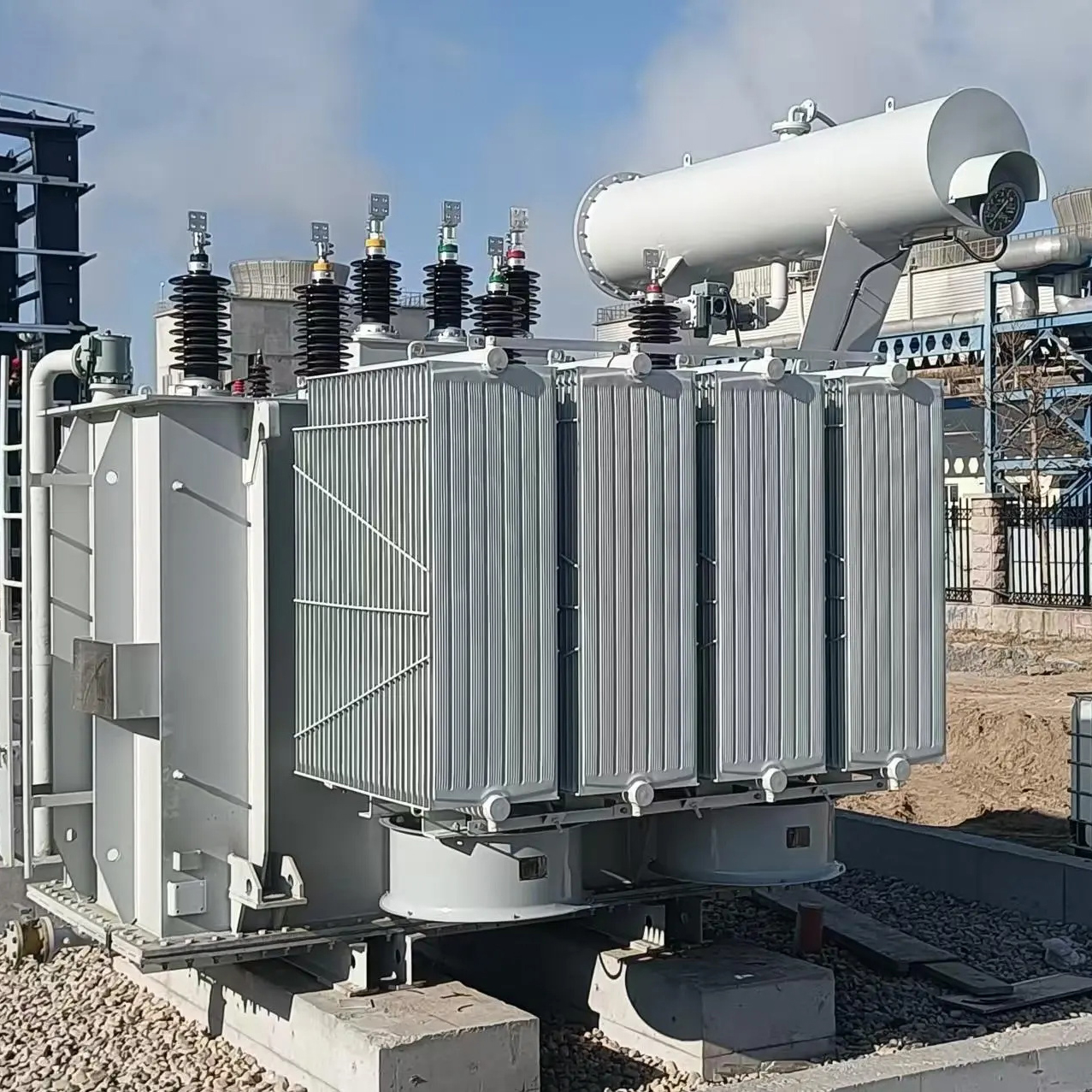

35KV Yağlı Tip Transformatör — YUANGUANG (YGT) | Özbekistan EPC 2020

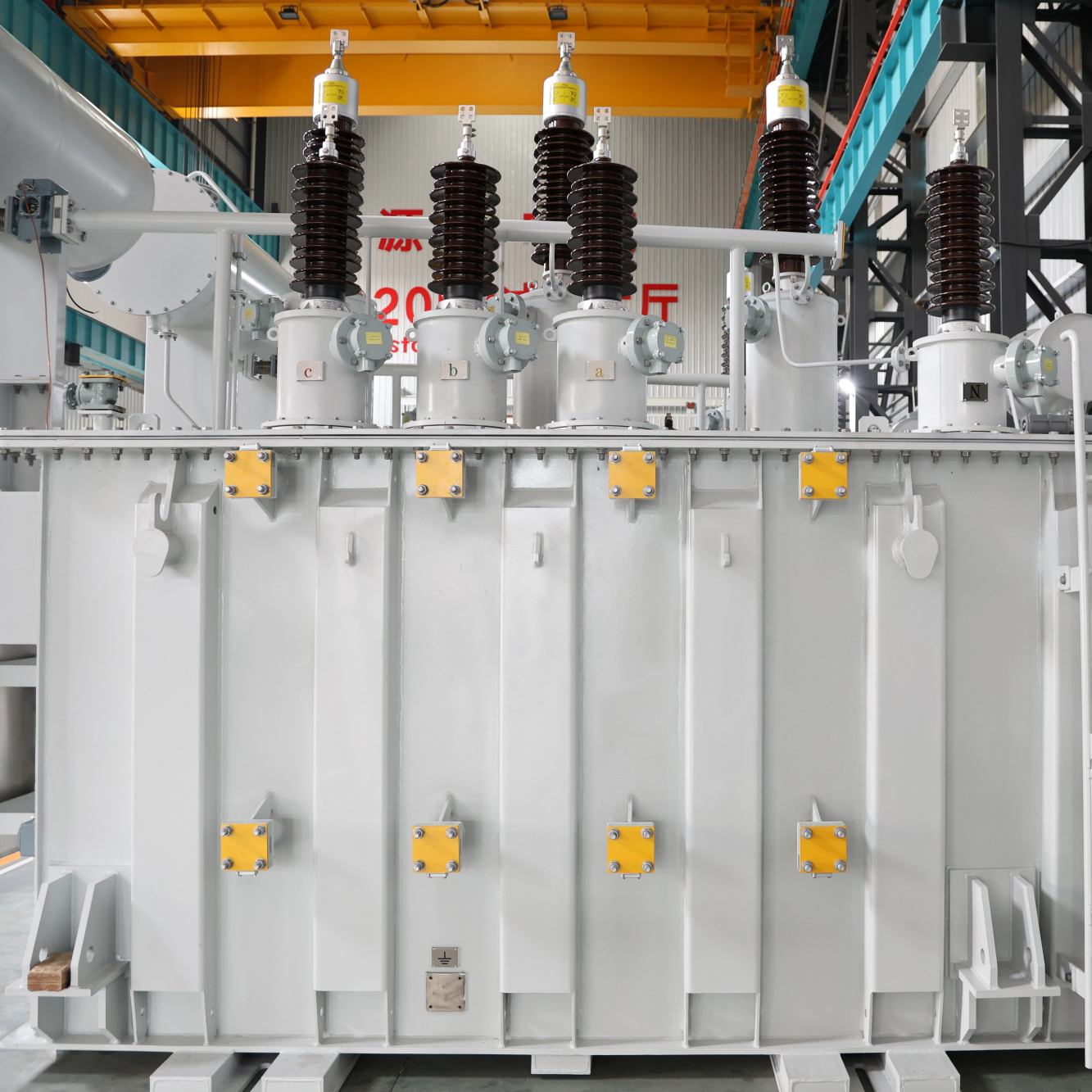

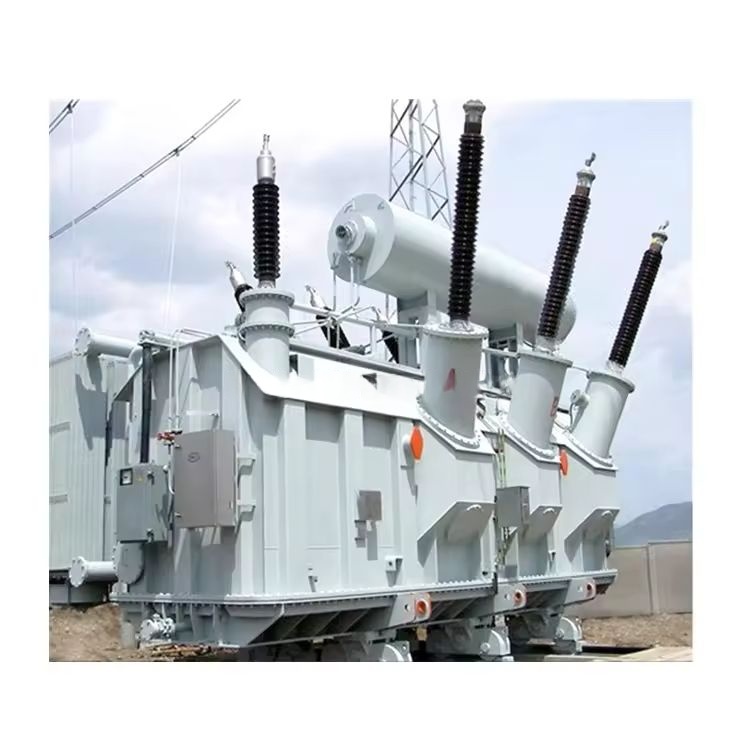

Genel Bakış — Endüstriyel ve EPC Hazır 35 kV Yağlı Tip Transformatör
YUANGUANG'ın 35 kV yağlı tip transformatörü, EPC, endüstriyel ve ağır doğrultucu uygulamaları için özel olarak tasarlanmış bir transformatördür. Ototransformatör/toroidal bobin mimarisi ve aralıklı sürekli yüksek gerilim sargısı, eşit gerilim dağılımı, düşük kaçak kayıp ve geliştirilmiş kısa devre dayanıklılığı sağlar; bunların tümü, sınırlı inşaat işleri ve zorlu elektrik çalışma döngülerine sahip şantiyeler için gereklidir. Ürün, hızlı şantiye yerleştirmesi için kızaklı olarak monte edilmiştir ve güvenilir küresel teslimat için denize uygun aksesuar ambalajıyla birlikte gönderilir.

Alıcılar neden bu modeli tercih ediyor?

Düşük Kısmi Deşarj ve Yüksek Yalıtım Güvenilirliği. Görünür Kısmi Deşarj, 1,5×Vrated'de

Üstün Akustik ve Enerji Performansı. Gürültü seviyesi ≤63 MVA'lık üniteler için ≤58 dB(A)'da kontrol edilir; bu da toplulukla temas eden kurulumlar için uygundur. Yüksüz kayıp, tipik olarak IEC referansından yaklaşık %30 daha düşüktür ve daha düşük yaşam döngüsü işletme giderleri sağlar.

Gerçek Kullanım İçin Termal ve Mekanik Mühendislik. Sargı içindeki zikzak yağ kılavuzları ve radyal kenar tasarımı, sargıdaki sıcak noktaları azaltır ve yağ sirkülasyonunu iyileştirir; ağır destekler ve epoksi emdirilmiş cam elyaf kayışlar, taşıma ve kısa devre olayları sırasında mekanik bütünlüğü sağlar.

EPC dostu lojistik. Kızaklı tasarım, onaylı kaldırma noktaları ve ağırlık merkezi çizimleri, yer seçimini basitleştirir ve temel kapsamını önemli ölçüde azaltarak devreye alma sürecini hızlandırır.

3 — Teknik öne çıkan noktalar (mühendis notları)

Çekirdek: Yüksek geçirgenliğe sahip tanecik yönelimli (CRGO) soğuk haddelenmiş silikon levha, otomatik olarak kesilmiş (

Sargı yapısı: Darbe altında voltaj sınırlamasını düzleştirmek için iç içe geçmiş sürekli yüksek voltaj bobini; pahlı destekler ve pedler; iç bölgeleri soğutmak ve sıcak nokta yükselmesini azaltmak için zikzak yağ kılavuzu. Radyal kenar boşluğu ve hassas ön kurutma, eş merkezliliği sağlar.

Yalıtım ve İşlem: Vakumlu kurutma ve ardından verniğin tam olarak nüfuz etmesi ve mekanik yapışma için Vakumlu Basınçlı Emprenye (VPI) işlemi uygulanır; bu işlem yalıtım ömrünü ve neme karşı direncini artırır.

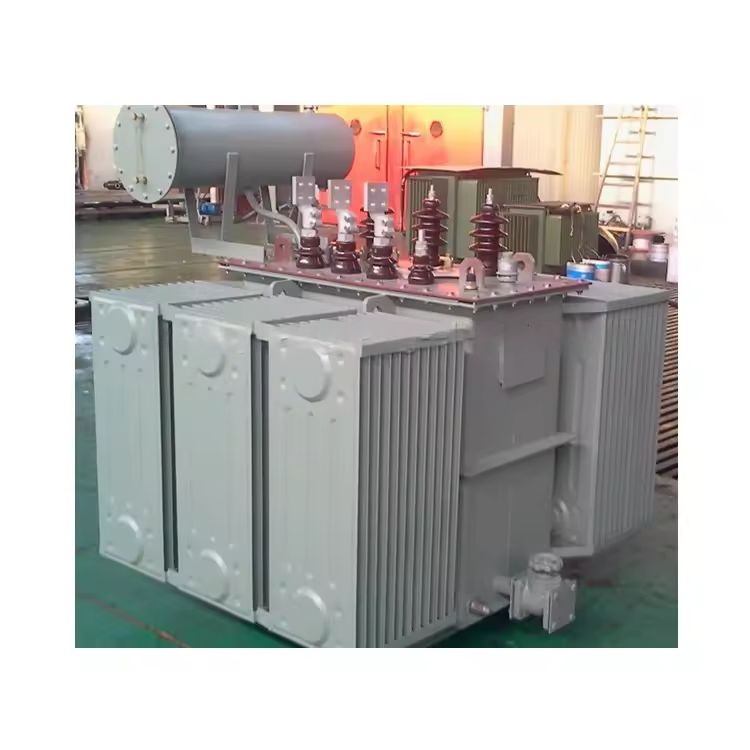

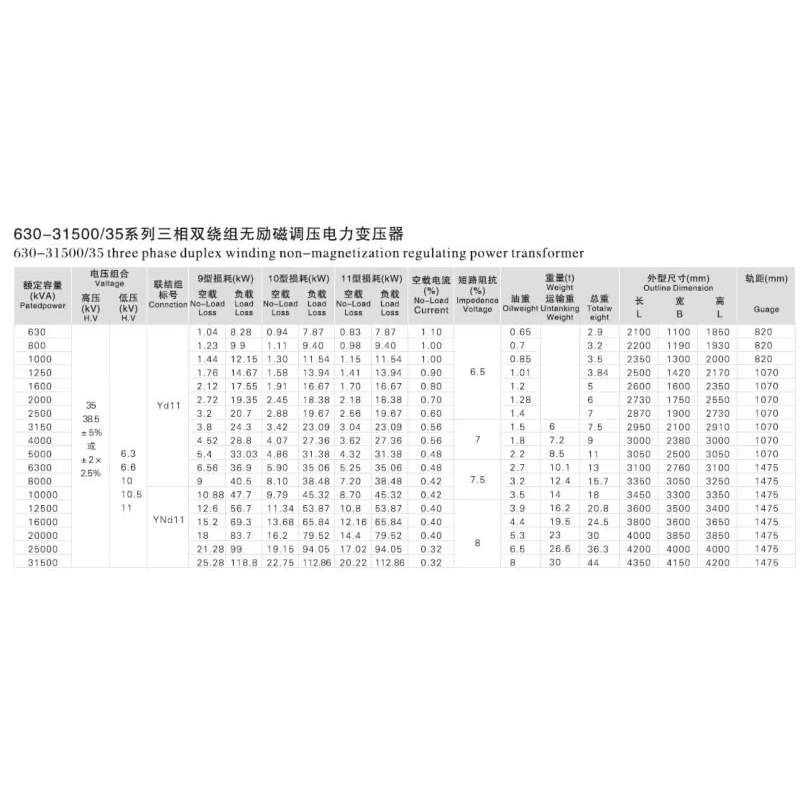

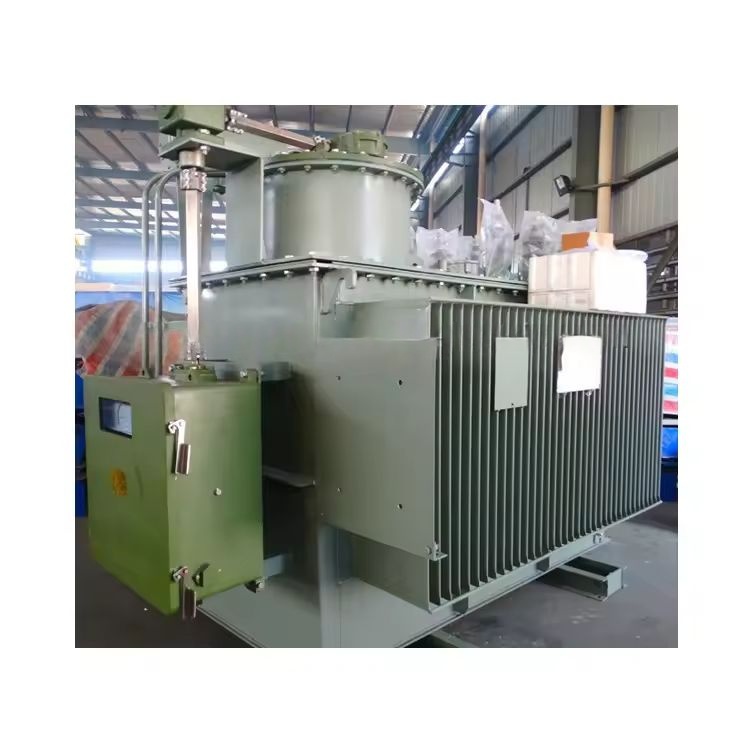

OLTC / Kademe Seçenekleri: Standart olarak NLTC (yüksüz kademe değiştirici); canlı regülasyon için OLTC (yük altında kademe değiştirici) mevcuttur — dayanıklılık ve elektriksel değerler Teknik Veri Sayfasına (TDS) göre verilmiştir.

Koruma ve Enstrümantasyon: Buchholz / PRV / OTI/WTI, PT100 erişim noktaları; isteğe bağlı RS485/Modbus SCADA entegrasyonu.

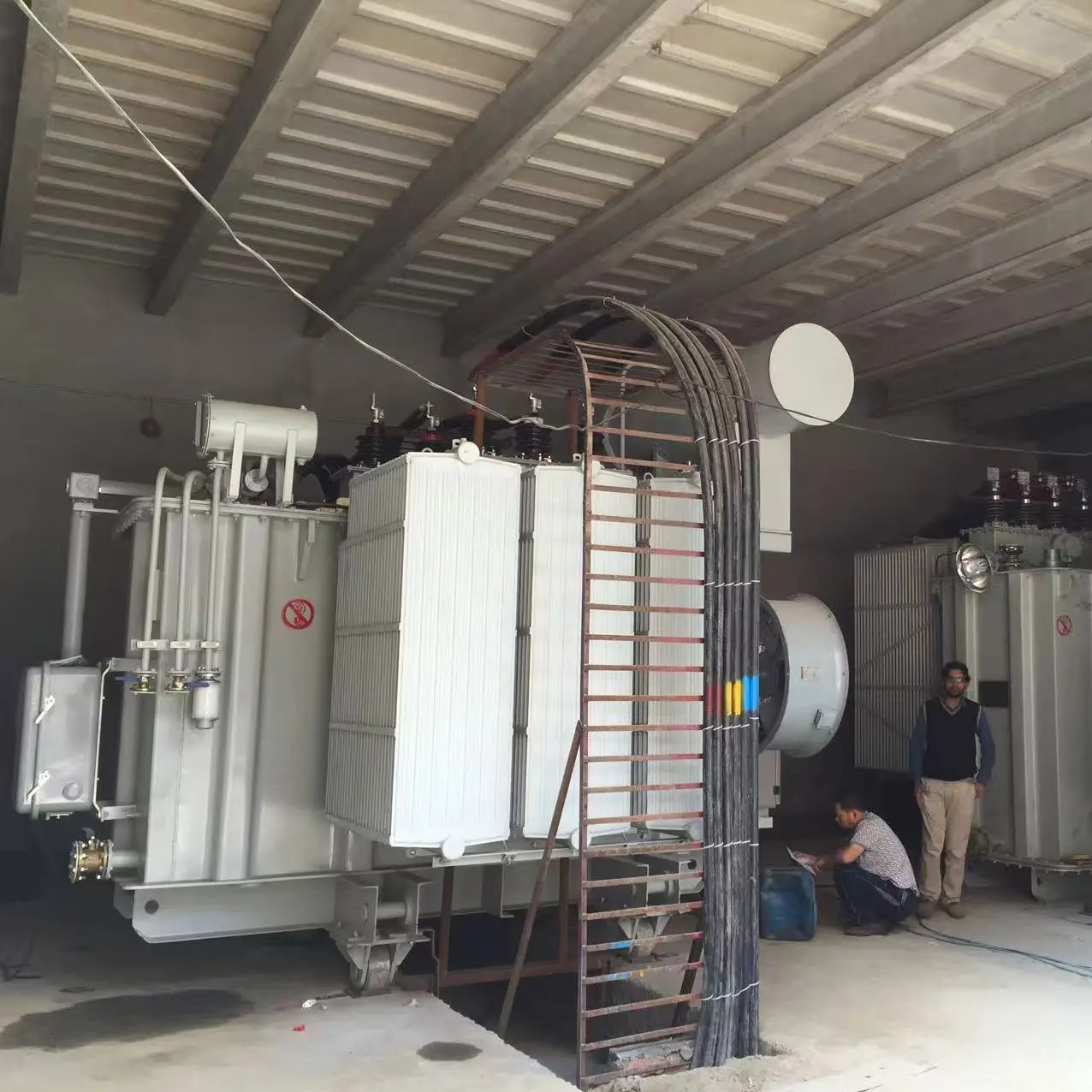

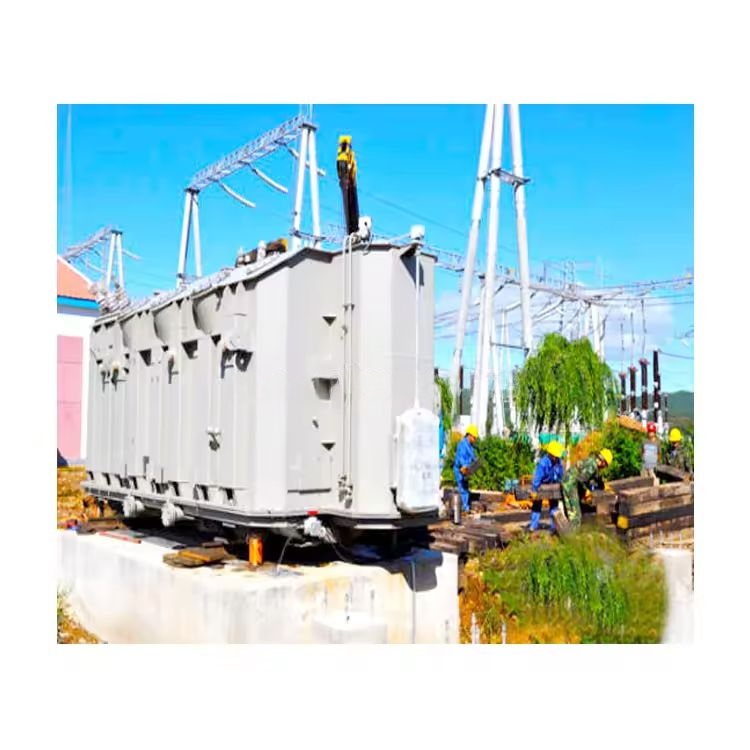

Projenin Başarısı Kanıtlandı: Özbekistan EPC 2020 projesinde, tesis kabul testi (FAT) gözlemlenerek ve dokümantasyon yapılarak proje teslim edildi ve devreye alındı.

4 — Uygulamalar (nerede kullanılır)

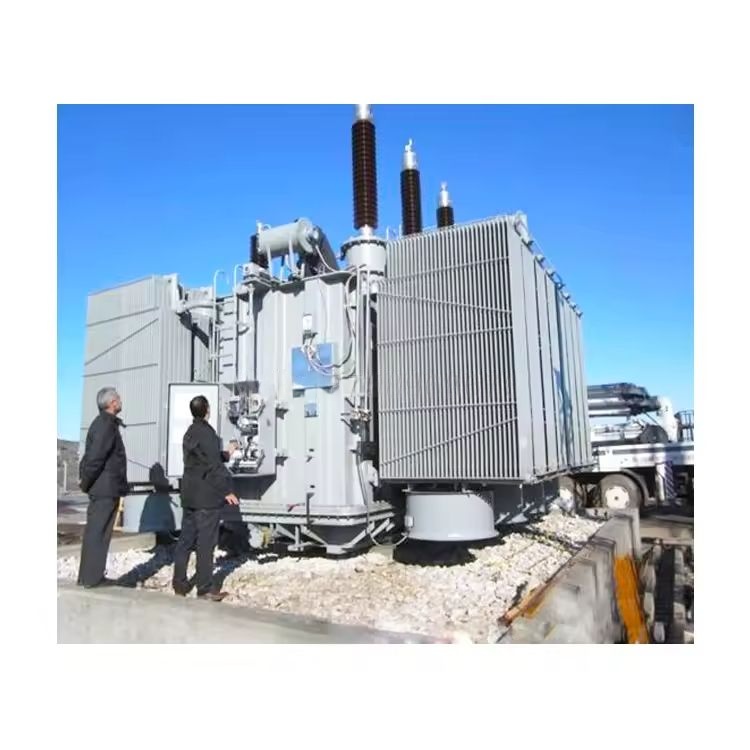

Şebeke ve Trafo Merkezi Gerilim Düşürücü: Endüstriyel parklar için 35kV dağıtım

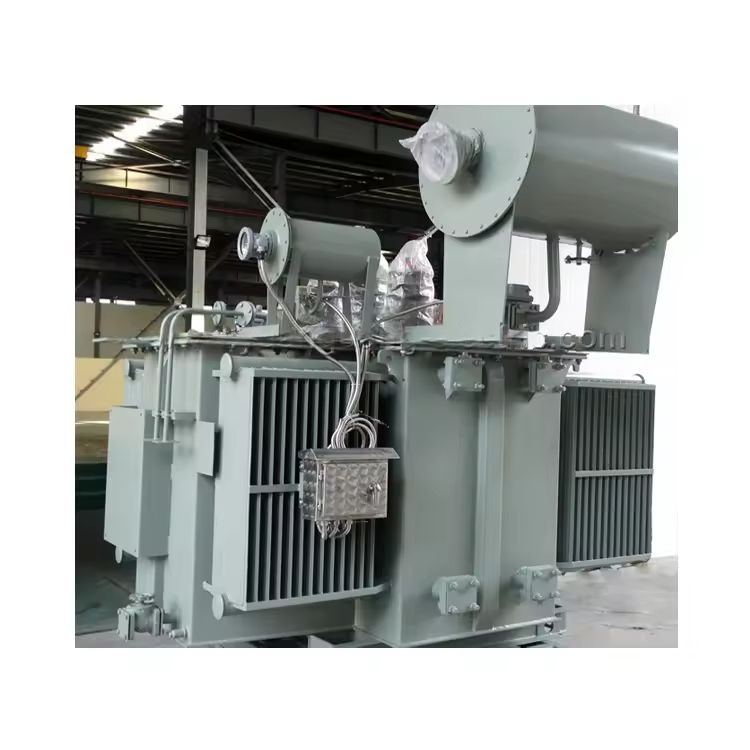

Ağır DC yükler için doğrultucu servisi (çelik, elektroliz, eritme)

Hızlı uygulama ve düşük inşaat işleri gerektiren EPC ve Anahtar Teslim projeler

Madencilik, enerji santrali yardımcı malzemeleri ve uzak fabrikaların elektrifikasyonu

5 — Üretim ve FAT (detaylı)

Tasarım ve hesaplama araçları
Çekirdek geometrisini ve sargı düzenini optimize etmek için gelişmiş elektromanyetik ve mekanik analiz (mukavemet analizi, kaçak akı dağılımı, elektro-dinamik kuvvetler, izolasyon gerilimi analizi) kullanıyoruz.

Sarmal detay

Yüksek gerilim bobinleri, darbe altında gerilim dağılımını iyileştirmek ve yerel gerilimi azaltmak için iç içe geçmiş sürekli bir yapı benimser. Yalıtım temasını iyileştirmek için destekler ve pedler pahlanmıştır.

Zikzak şeklindeki yağ kılavuz yapısı, yağın tüm sargı alanlarına ulaşmasını sağlayarak sıcak nokta sıcaklıklarını düşürür ve izolasyon ömrünü uzatır. Yüksek gerilim ve orta gerilim regülasyon sargıları, gerektiğinde amper-tur dengesini sağlamak ve kısa devre sırasında eksenel elektrodinamik kuvvetleri azaltmak için bağımsız olarak sağlanır.

Radyal kenar tasarımı ve sıkı ön kurutma, sıkılık ve eş merkezliliği garanti eder; bobinler, mekanik strese dayanacak şekilde bantlanır ve desteklenir.

Temel detaylar

Birinci sınıf CRGO silikon levhadan kesilmiş; 45° tam açılı bindirme bağlantıları; üstün yüksüz performans ve azaltılmış ses seviyesi sağlayan sağlam bir çekirdek oluşturmak için laminat preslenmiş ve epoksi ile yapıştırılmıştır.

Kalite kontrolü ve izlenebilirlik

FAT paketine malzeme sertifikaları (çelik, bakır, vernik), sarım gerilimi kayıtları, VPI çevrim kayıtları, fırın kayıtları, montaj torku kayıtları ve cihaz kalibrasyon sertifikaları dahildir.

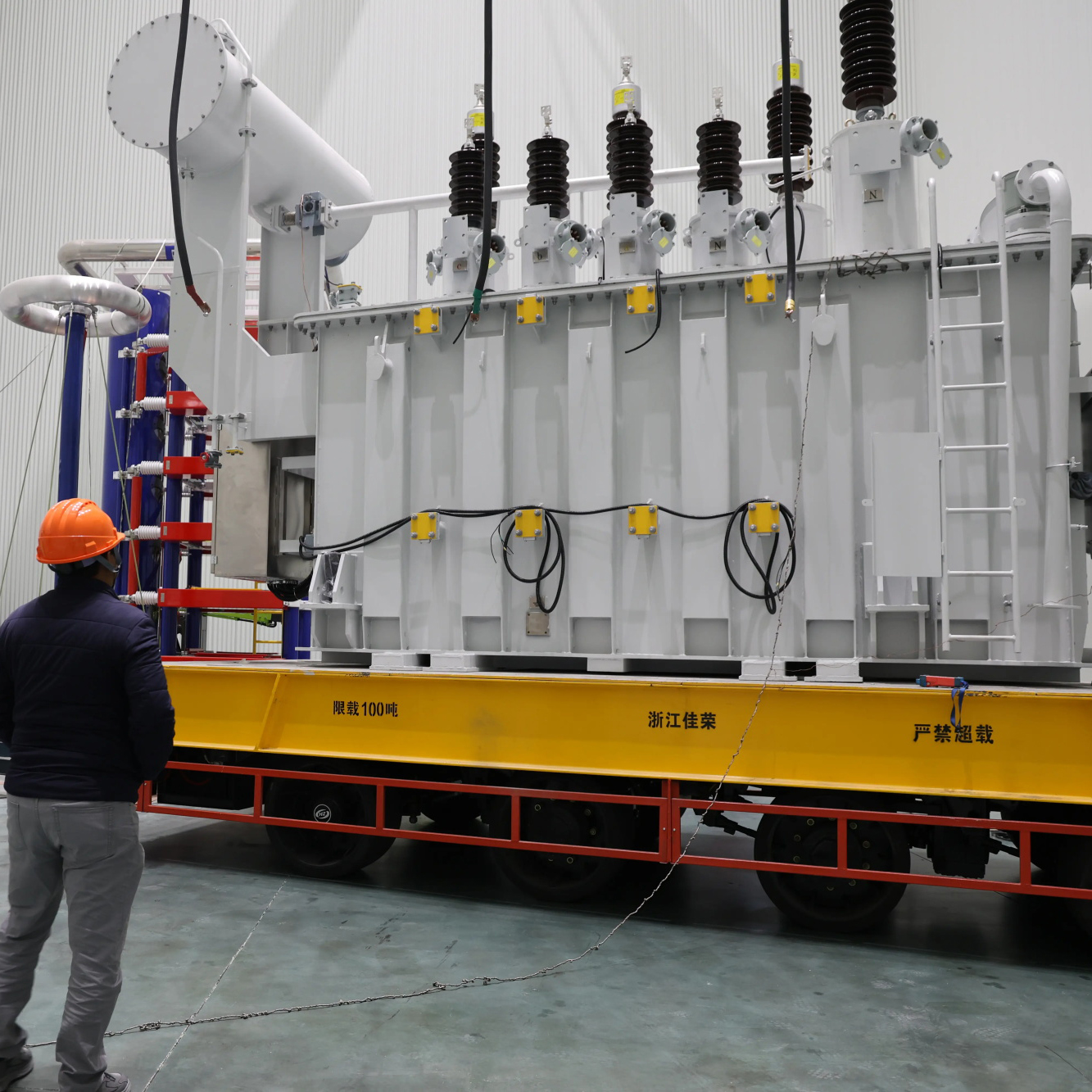

FAT kapsamı ve teslim edilecek sonuçlar

Rutin testler: Dönüşüm oranı ve polarite, DC sargı direnci, yüksüz kayıp ve akım, yük kaybı ve empedans, izolasyon direnci, yağ dielektrik testleri.

Tip testleri: sıcaklık artışı, yıldırım darbesine dayanıklılık, kısa devre, gürültü ölçümü, kısmi deşarj testi (proje şartnamesine göre).

Teslim edilecekler: İmzalı FAT protokolü, ölçülen değer tabloları (CSV/PDF), cihaz kalibrasyon sertifikaları, test fotoğrafları ve şahit imzaları.

6 — Ambalajlama, lojistik ve tedarik

Paketleme detayları

Gerektiğinde güç transformatörünün ana gövdesi çıplak (büyük boyutlu) olarak; aksesuarlar ise denize dayanıklı standart ahşap kasada paketlenmiştir. Deniz taşımacılığı için kuru silika jel, korozyon önleyici ambalaj ve güvenli bağlantı elemanları kullanılmıştır.

Sevk limanı

Şanghay veya Ningbo (veya alıcının belirttiği Çin limanı)

Satış birimi

Sipariş başına tek ürün (veya sözleşmeye göre)

Tedarik kapasitesi

YUANGUANG üretim kapasitesi: Yıllık 5.000 adet (güç transformatörleri serisi)

Yerinde rehberlik

Sertifikalı kaldırma ve ağırlık merkezi çizimleri sağlanır; temel maliyetini en aza indirmek için kızaklı montaj önerilir; yerel devreye alma ve işletme-bakım eğitimi mevcuttur.
