Ukrayna İçin Özel Bir Trafo – İşte İnşa Ettiğimiz Şey
Temmuz 2026'da, Zhejiang Jiangshan Yuanguang ElektrikUkrayna'dan bir sipariş aldık. Bölgesel bir iletim projesiydi. Müşteri tam olarak ne istediğini biliyordu ve bu hiç de basit değildi.
İhtiyaç duydukları transformatör şu özelliklere sahip olmalıydı:
Aynı anda üç farklı voltaj seviyesini yönetebilir.
Sistem çalışır durumdayken (elektrik kesintisi olmadan) voltajı ayarlayın.
Ve yıl boyunca, dondurucu kışlardan sıcak yazlara kadar dışarıda hayatta kalabilirler.
Zor mu? Evet. İmkansız mı? Hayır.
Mühendislerimiz iki gün boyunca oturup konuyu detaylıca görüştüler. Sonunda şu sonuca vardık:TDTN-40000/150-U1– Yük altında kademe değiştirme özelliğine sahip, üç fazlı, üç sargılı, yağlı tip bir transformatör.
İyi haber: Gerekli tüm IEC testlerinden geçti ve sevkiyata hazır.
Peki, bunu nasıl tasarladık?
Ukrayna'nın şebekesine uyum sağlamamız gerekiyordu. Onların sisteminde aynı trafo merkezinde farklı voltaj seviyeleri kullanılıyor; bazıları uzun mesafeli hatlar için, bazıları yerel dağıtım için. Bu yüzden şunları seçtik:
Yüksek taraf:158 kV
Orta boy:38,5 kV
Düşük taraf:27,5 kV
Sonra biz seçtikIN/IN/d11Bağlantı, yük hafif veya ağır olsun, her şeyin istikrarlı kalmasını sağlar.
Soğutma için şunu tercih ettik:ONAN/ONAF (60%/100%)Bu da şu anlama geliyor: Yük düşük olduğunda, transformatör doğal yağ sirkülasyonuyla kendini soğutur. Yük arttığında ise fanlar otomatik olarak devreye girer. Basit.
Ukrayna'da kışlar gerçekten çok soğuk olduğu için, bunu şu şekilde tasarladık:U1 iklim sınıfıBu nedenle, ek kapaklara ihtiyaç duymadan veya kapasiteyi azaltmadan sorunsuz çalışır.
Şimdi, ismin kökenini inceleyelim –TDTN-40000/150-U1Her harf ve rakamın aslında bir anlamı var:
TD- üç-Faz TrafosuYerinde, üç adet tek fazlı ünite olarak kurulacak. Toplam kapasite: 120 MVA. Ayrıca, taşınmaları daha kolay; her ünite ayrı ayrı sevk ediliyor.
TN– Yük altında kademe değiştirme özelliğine sahip üç sargı. Bu, transformatör çalışırken voltajı ayarlayabileceğiniz anlamına gelir.
40000– Her bir tek fazlı ünite 40.000 kVA kapasiteye sahiptir.
150– Yüksek gerilim sınıfı, 150 kV (gerçek gerilim: 158 kV).
U1– ılıman iklimler için üretilmiştir.
İçerisi nasıl görünüyor?

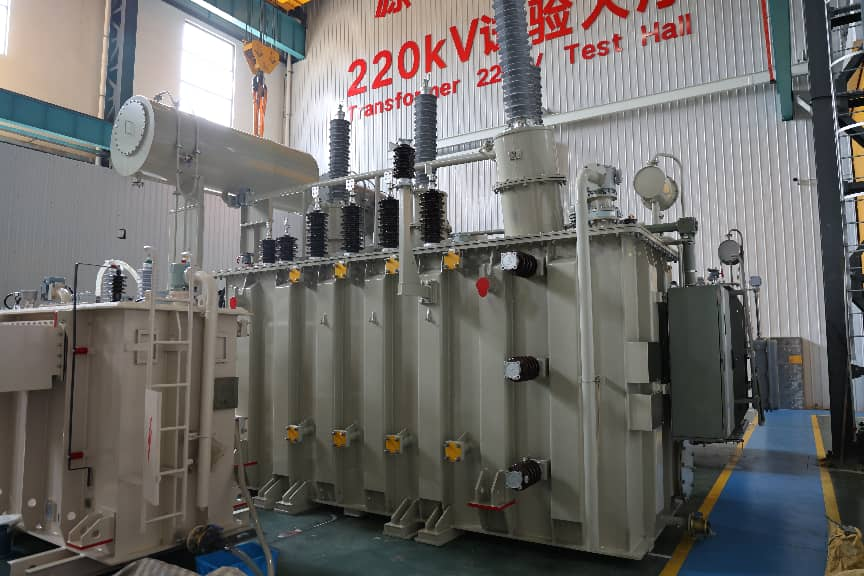

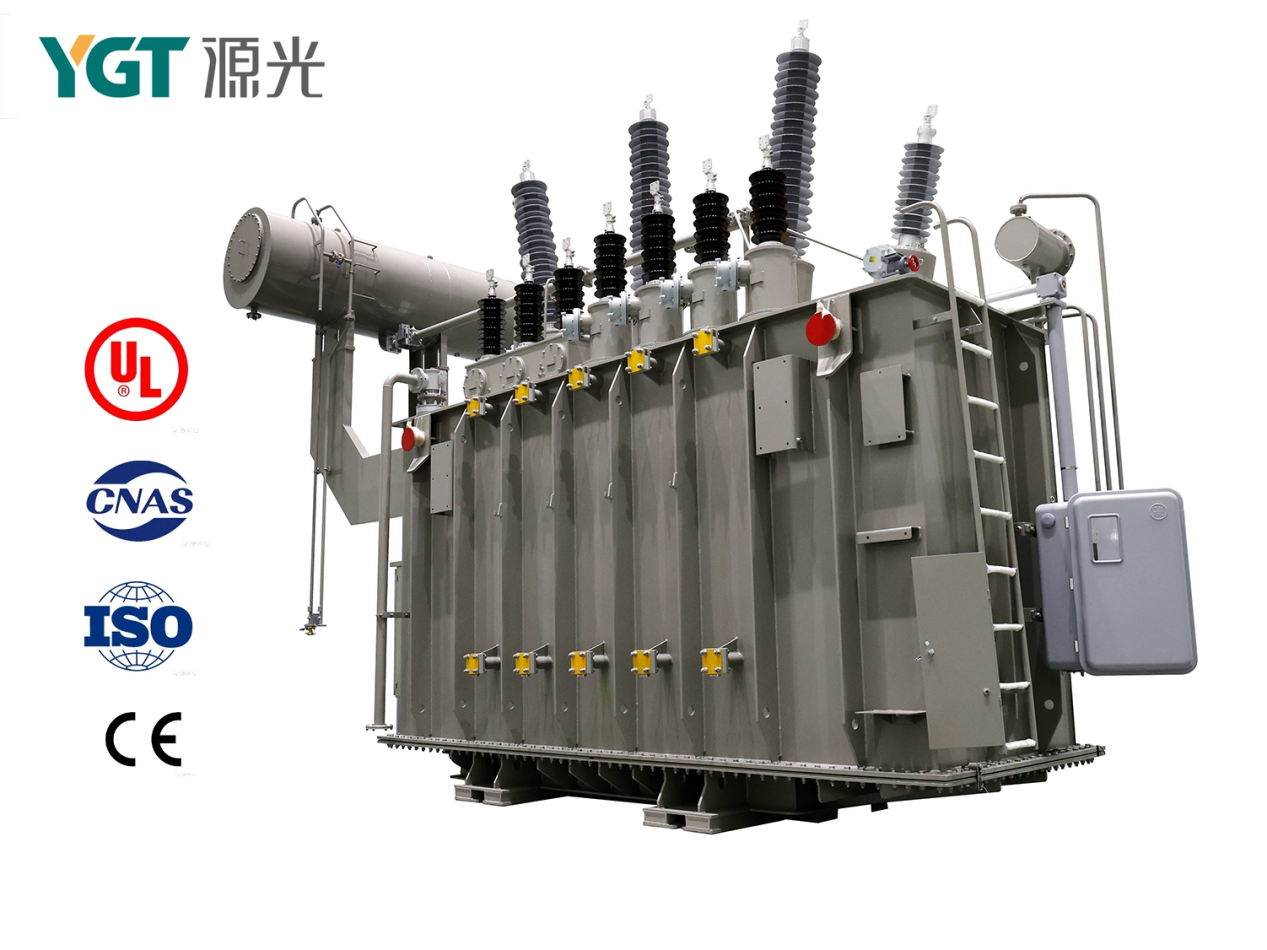

Tank, üst kısmındaki kulplar sayesinde kaldırılabilen çan şeklinde bir tanktır. Duvarları olukludur, bu nedenle sağlamdır ve soğutmaya yardımcı olur. Her iki yanında radyatörler ve fanlar bulunur.
Burçlar mı? Yüksek voltajlı olanlar üstte, orta ve düşük voltajlı olanlar yanlarda. Hepsi porselen. Temiz yerleşim – trafo merkezi ekibi için kablolamayı kolaylaştırıyor.

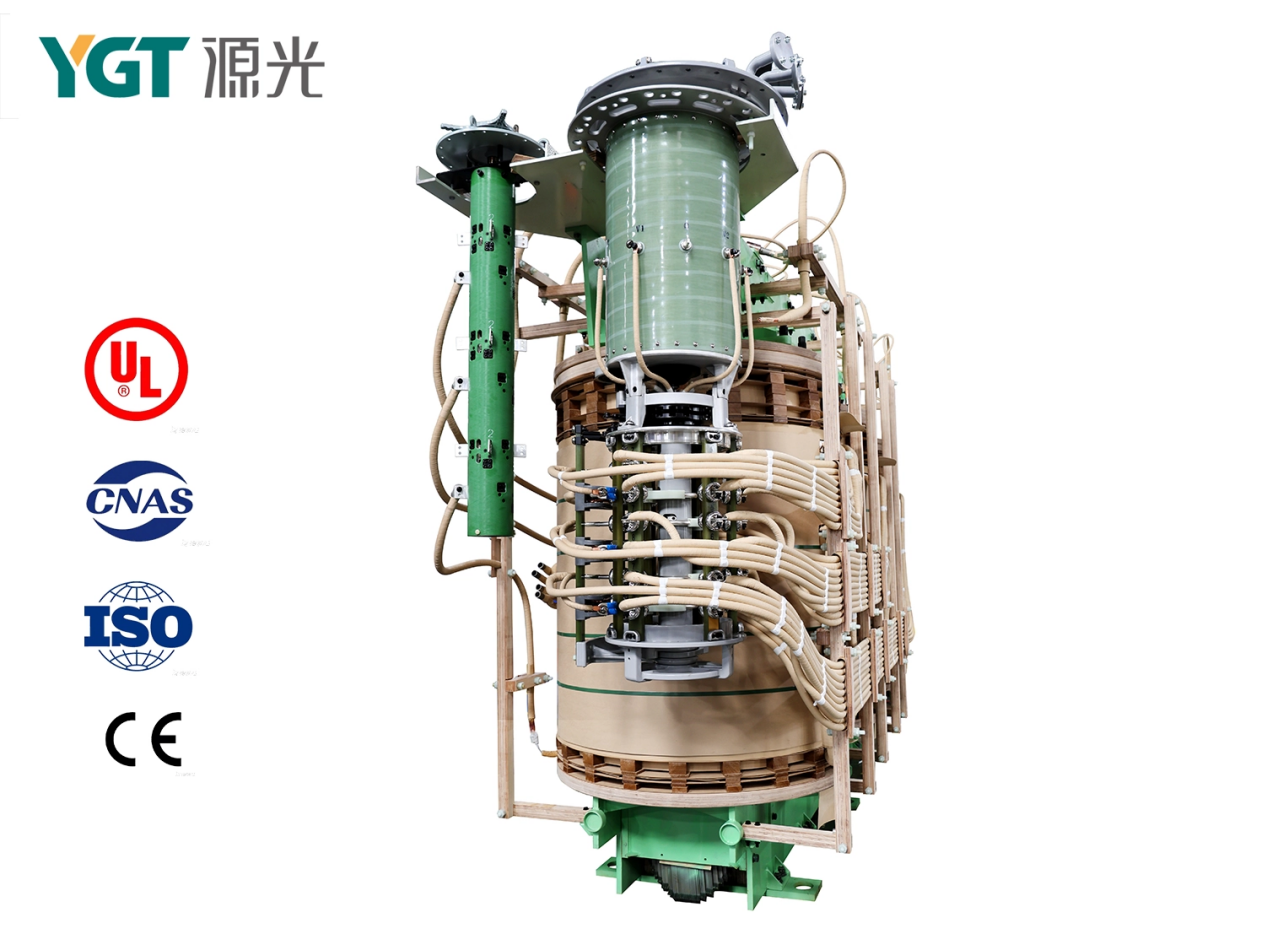

Ayrıca hem yük altında hem de yük dışında çalışan kademe değiştiriciler de ekledik. Yük altında çalışan kademe değiştirici, transformatör çalışır durumdayken devreye girer. Yük dışında çalışan kademe değiştirici ise bakım için kapatma işlemi sırasında kullanılır.
Üst kısımda kauçuk diyaframlı bir gaz koruyucu, ayrıca bir gaz rölesi, basınç tahliye vanası, termometreler, yağ numune alma vanası ve bir gaz toplayıcı bulunuyor. Alt kısımda ise tekerlekler var, böylece gerekirse etrafta hareket ettirebilirsiniz.
Gerçekten Önemsediğimiz Dört Şey
1. Çekirdek – Sessiz ve Verimli

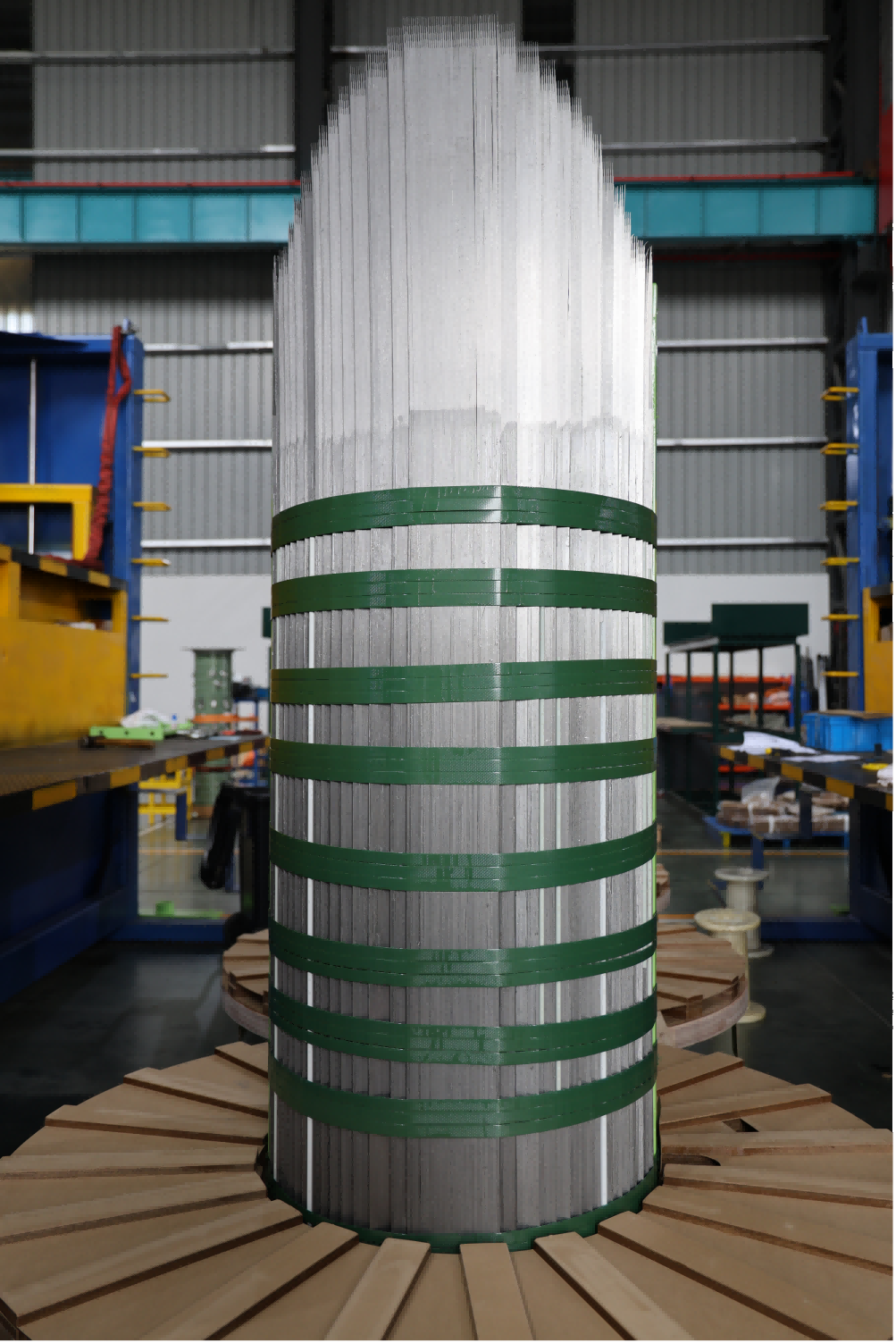

Mikro hassasiyetle Alman yapımı bir makineyle kesilmiş yüksek kaliteli silikon çelik kullanıyoruz. Bağlantı yerleri kademeli ve bindirmeli olarak yapılıyor. Her şeyi sıkıca kaplayıp birleştiriyoruz. Sonuç: düşük kayıp, düşük gürültü. Ayrıca iç kısma destek çubukları yerleştiriyoruz, böylece kısa devre olsa bile hiçbir şey hareket etmiyor.
2. Sargılar – Kısa Devrelere Karşı Dayanıklı

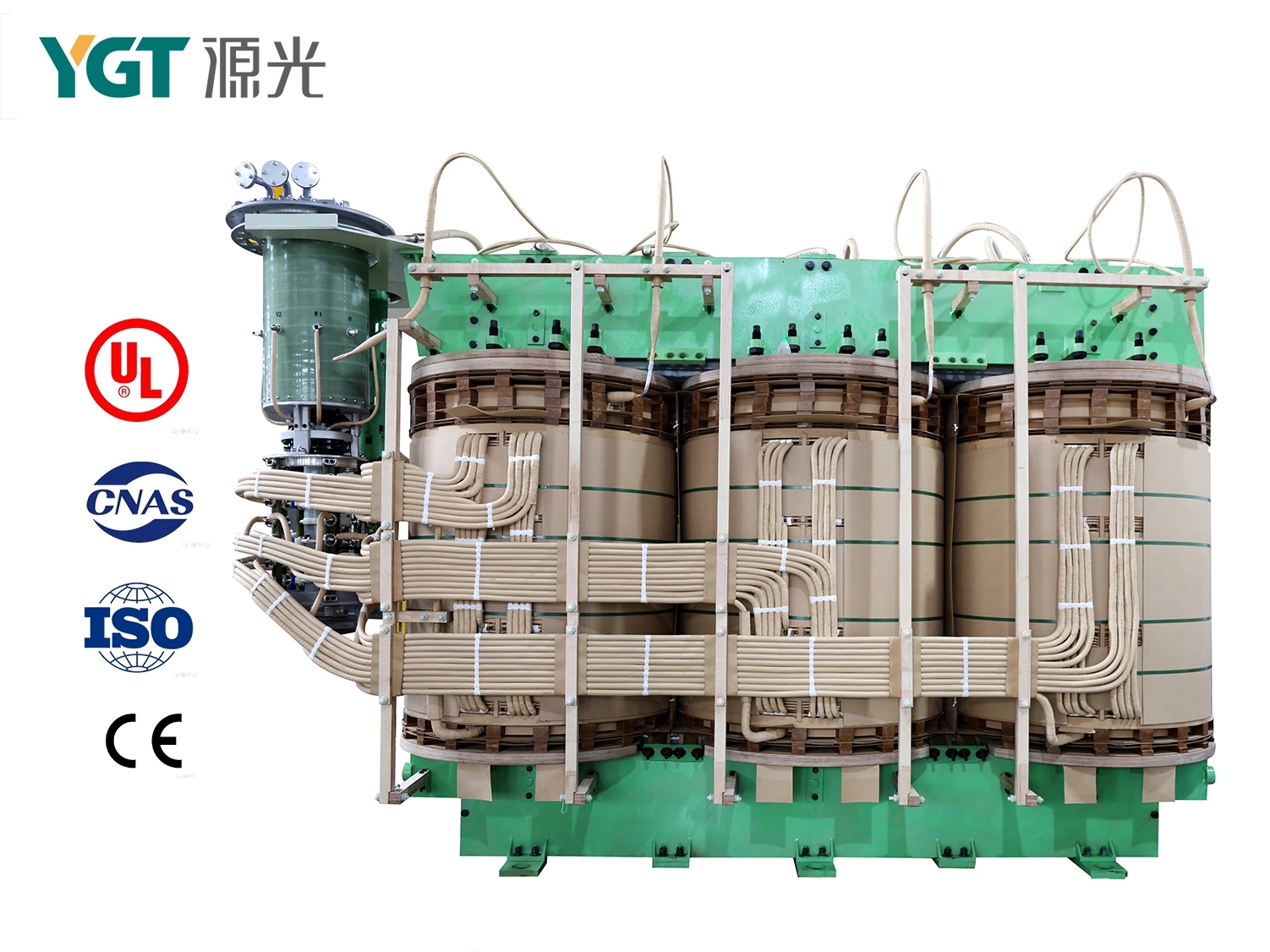

Tüm sargılar, otomatik gerilim kontrolüne sahip dikey makinelerde sarılır; bu nedenle her dönüş sıkı ve düzgündür. Kalın preslenmiş karton silindirler, sargıları birbirinden ve çekirdekten ayırır. Ara parçalar her şeyi yerinde kilitler. Ve bu aynı sargı tasarımını daha önce başka cihazlarda da test ettik.R Transformatörleri Kısa devre testini geçti.
3. Yalıtım – Düşük Kısmi Deşarj
İç kısımdaki tüm metal ve yalıtım parçalarını yuvarlaklaştırıyoruz. Keskin kenarların olmaması, elektrik alan yoğunlaşmasının da olmaması anlamına gelir; bu nedenle kısmi deşarj düşük kalır. Ayrıca, yağ akışını iyileştirmek, sıcak noktaları serin tutmak ve eskimeyi yavaşlatmak için sargıların içine yağ kılavuzları yerleştiriyoruz.
4. Tank – Sağlam ve İyi Soğutuyor
Tank duvarları tek parça ve oluklu olarak üretilmiştir; bu da onları sağlam kılar ve ısıyı dağıtmaya yardımcı olur. Radyatörler ve fanlarla birlikte soğutma sistemi şu şekilde çalışır: %60 yükün altında doğal yağ görevini yerine getirir. Bunun üzerinde ise fanlar devreye girer.
Bu modelin Ukrayna'ya neden uygun olduğu
Bu voltaj değerleri – 158/38.5/27.5 kV – standart, hazır ürünler değil. Bunları özellikle Ukrayna için seçtik.
Ukrayna 50 Hz frekansında çalışıyor. 2022'den beri Avrupa'nın senkronize şebekesine bağlı oldukları için frekans kararlılığı her zamankinden daha önemli. Bu transformatör 50 Hz için derecelendirilmiştir – dönüştürmeye veya kapasite düşürmeye gerek yoktur.
Biz de takip ediyoruz. IEC 60076 Tasarım, üretim ve test konularında size destek sağlayabiliriz. Gerekirse, Ukrayna'daki yerel sertifikasyon kuruluşlarıyla da çalışabiliriz. Test raporlarını, malzeme sertifikalarını ve kullanım kılavuzlarını Rusça veya Ukraynaca olarak sunacağız.
Hakkımızda ve Sunduklarımız Hakkında Kısa Bilgi
Yuanguang Electric yaklaşık 20 yıldır faaliyet göstermektedir. ISO9001, ISO14001, OHSAS18001, UL, KEMA, CQC ve madencilik güvenliği sertifikalarına sahibiz. Bazı ürünlerimiz "Zhejiang Made" kalite işaretini bile taşımaktadır.
Kendi Ar-Ge merkezimiz var ve Şanghay İkinci Teknik Üniversitesi ile işbirliği yapıyoruz. Teknik ekibimiz 20'den fazla kişiden oluşuyor – kıdemli mühendisler ve elektrik/mekanik uzmanları. 5 buluş patenti ve 33 faydalı model patenti sahibiyiz. Ulusal Yüksek Teknoloji Kuruluşu, Zhejiang Uzmanlaşmış ve Gelişmiş KOBİ ve Yüksek Büyüme Potansiyeline Sahip Teknoloji Kuruluşu olarak tanınıyoruz.
220 kV'a kadar transformatörlerin rutin, tip ve özel testlerini yapabiliyoruz. Bu seri, ulusal laboratuvarlarda kısa devre, sıcaklık artışı ve yıldırım darbesi testlerinden geçmiştir ve CNAS onaylı raporlara sahiptir.
Ürünlerimiz 20'den fazla ülkede kullanılmaktadır. Yurtiçinde State Grid ve China Southern Power Grid ile çalışıyoruz. Yurtdışında ise EPC yüklenicilerine ve enerji şirketlerine destek veriyoruz.
Ukrayna için tam destek sunuyoruz: özel voltaj tasarımı, soğuk iklim ambalajı, nakliye ve yerinde yardım.
Bu Bizim İçin Ne Anlama Geliyor?
Bu proje, Avrupa'da bizim için atılmış gerçek bir adım daha. TDTN-40000/150-U1, müşterinin ihtiyaçlarını dinleyebildiğimizi, yerel şebeke ve hava koşullarına uyum sağlayabildiğimizi ve bunları sunabildiğimizi gösteriyor.
Sonuçtan memnunuz ve dünyanın dört bir yanındaki diğer müşterilerimiz için de aynısını yapmaya devam edeceğiz.
Bu proje hakkında daha fazla bilgi edinmek veya kendi projenizle ilgili yardım almak mı istiyorsunuz? Sadece tepkiTeknik ekibimizle iletişime geçin.Konuşmaktan memnuniyet duyarız.
