ZSSP-6300/35 — YUANGUANG (YGT) Doğrultucu Trafo 35 kV | Güney Afrika EPC 2018
Proje notu

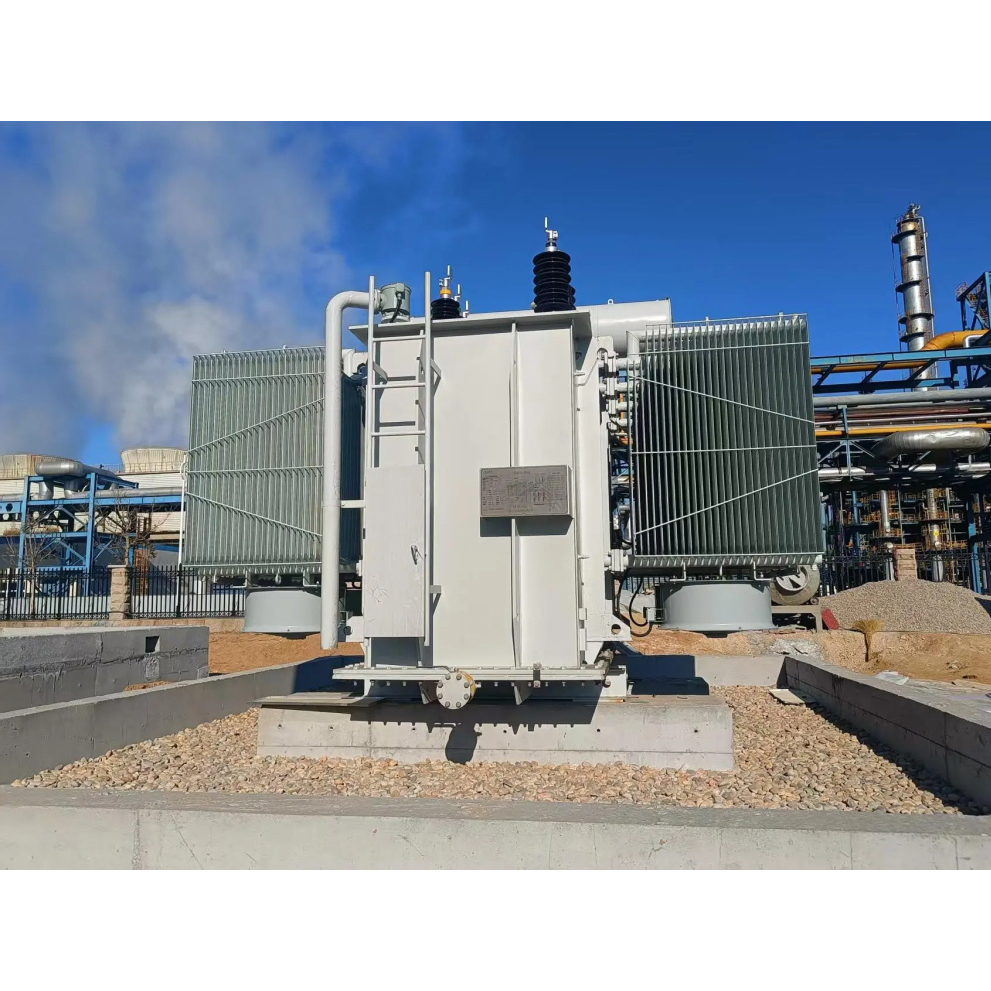

2018 yılında Güney Afrika'daki EPC projesine teslim edildi: hızlı kurulum için kızaklı montaj, VPI emdirilmiş ve FAT (Fabrika Kabul Testi) gözlem altında. Ambalaj: ana gövde çıplak; aksesuarlar denize dayanıklı ahşap kasalarda. Liman: Çin'deki herhangi bir liman.
Alıcı avantajları
Doğrultucu/endüstriyel DC yükler için optimize edilmiştir — harmonik gerilim altında termal olarak dayanıklıdır.
Kompakt kızaklı tasarım, temel maliyetlerini düşürür ve EPC takvimini hızlandırır.
Yüksek tedarik kapasitesi ve uluslararası standartlara uygunluk (IEC/GB/ANSI).
Güç Trafosu
Ana İşlev ve Özellikler
220kV, 110kV ve 66kV düşük kayıplı seri transformatörümüz, yerli ve yabancı ileri teknolojilerin özümsenmesi temelinde bağımsız olarak geliştirdiğimiz yeni nesil transformatörlerimizdir. Düşük yerel deşarj, düşük kayıp, düşük gürültü, yüksek güvenilirlik ve ani kısa devreye karşı koruma özelliklerine sahiptir. Mükemmel performansı geniş kullanıcı kitlesi tarafından kabul görmüş ve uzmanlar tarafından yüksek övgü almıştır. Tamamen sızdırmaz, kapaksız ürünler ülke genelinde iyi satış yapmaktadır.

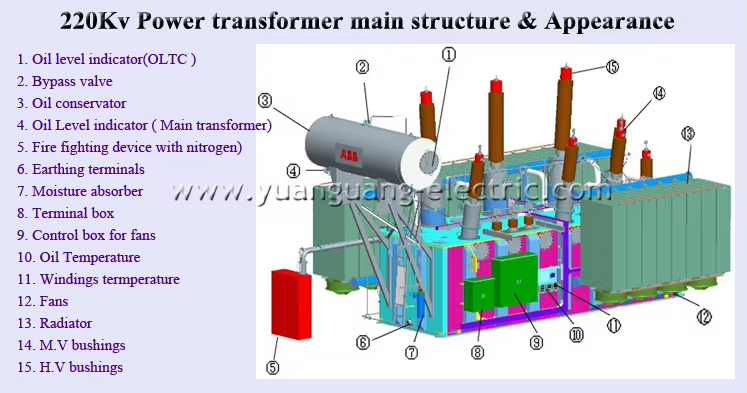

220 kV 3 fazlı alçaltıcı transformatör
01) Demir çekirdek, yüksek manyetik iletkenliğe sahip soğuk haddelenmiş silikon çelik levhadan yapılmıştır ve çekme levha yapısını benimser.
Böylece manyetik yolu kısa olur, kayıplar ve gürültü seviyesi düşük olur;
02) Sargı için sıkıştırılmış tel kullanıldığı için kayıplar düşüktür ve kısa devreye karşı dayanıklılığı iyidir;
03) Aktif kısmı, güvenilir eksenel basınç sağlayabilen özel bir presleme yöntemi kullanır;
04) Yağ tankı, mükemmel dış görünüşe ve kolay bakıma sahip, tam katlanır plaka tipinde bir yapıya sahip çan tipindedir;
05) Kapsül tipi yağ kabı kullanılması, yağın eskimesini en düşük seviyeye indirir.
06) Yerel deşarj miktarı: Nominal voltajın 1,5 katı altında görünen deşarj miktarı 80 pC'den azdır;
07) Gürültü: 63 MVA ve altındaki ürünlerin gürültü seviyesi 58 dB(AN)'den düşüktür;
08) Güç kaybı: Yüksüz kayıp, IEC standardına göre %30 daha düşüktür;
09) Güvenilirlik: Kullanımda olan tüm ürünlerde herhangi bir hasar veya yağ kaçağı meydana gelmemiştir;
10) Kısa devre dayanımı: SFZ11-50000/132 modeli, ulusal kısa devre dayanım testini sorunsuz bir şekilde geçti.

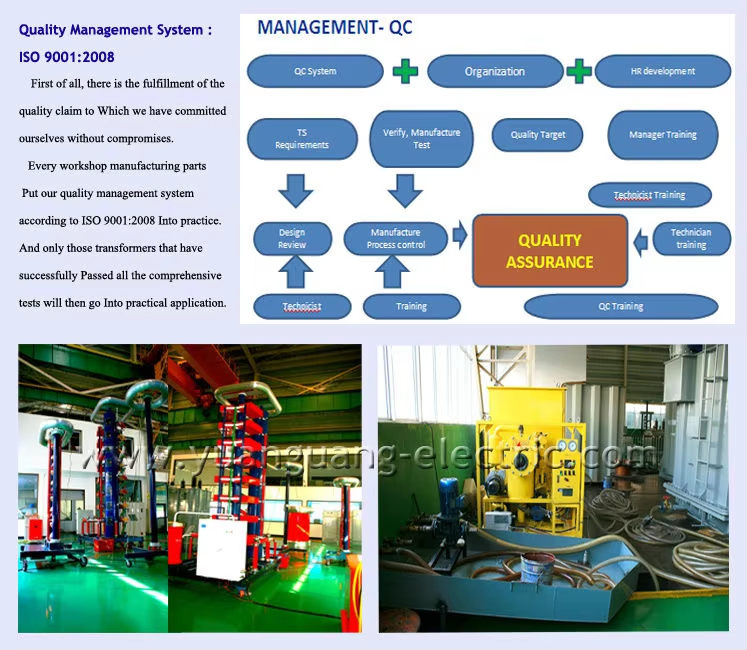

Transformatör kalite denetim ve muayene merkezinden geçmiştir ve Hollanda "KEMA" kalite kontrol sistemini de onaylamıştır.
220kV Güç Trafosu Seviye S(F)Z9, S(F)Z10, S(F)Z11 Serisi için Başlıca Teknik Parametreler
Üç fazlı, iki sargılı, yük altında kademe değiştirme özelliğine sahip güç transformatörü:
| Nominal güç (kVA) | Yüksek Gerilim (kV) | HV Musluk serisi | Düşük Voltaj (kV) | Bağlantı Sembolü | Kısa Devre Empedansı (%) | Yüksüz Kayıp (kW) | Yük Altında Kayıp (kW) | Yüksüz Akım (%) | ||||
| 9. Tip | 10 Tip | 11. Tip | 9. Tip | 10 Tip | 11. Tip | |||||||
| 31500 | 220 242 | 1.25% | 6.3, 6.6, | YNd11 | 12~14 | 38 | 34 | 30 | 135 | 128 | 128 | 0.7 |
| 40000 | 10.5,11, | 45 | 41 | 36 | 157 | 149 | 149 | 0,63 | ||||
| 50000 | 20,34.5, | 54 | 49 | 43 | 189 | 180 | 180 | 0,56 | ||||
| 63000 | 35,37, | 63 | 57 | 50 | 220 | 209 | 209 | 0,56 | ||||
| 90000 | 38.5,66, | 80 | 72 | 64 | 288 | 274 | 274 | 0,49 | ||||
| 120000 | 69 | 99 | 89 | 79 | 346 | 329 | 329 | 0,49 | ||||
| 150000 | 116 | 104 | 93 | 405 | 385 | 385 | 0,42 | |||||
| 180000 | 135 | 122 | 108 | 468 | 445 | 445 | 0,42 | |||||
Bobin:Yüksek gerilim (HV) bobini, darbe gerilimi altında gerilim özelliklerini iyileştirmek ve gerilimi eşit şekilde dağıtmak için iç içe geçmiş sürekli bir yapı benimser. Tüm destek çubukları ve pedler, yüksek güvenilirlikte yalıtım sağlamak için pahlanmıştır.

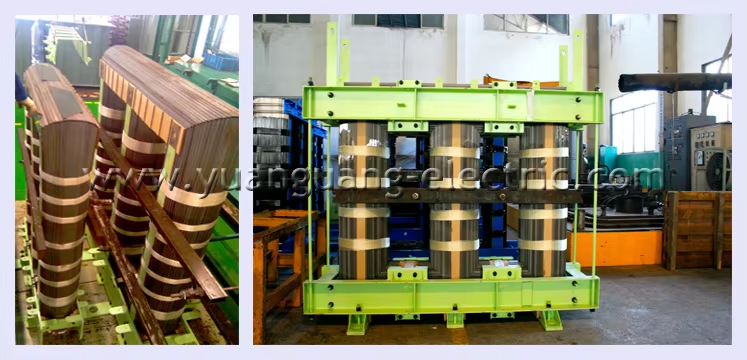

Çekirdek
1) Çekirdek, yüksek geçirgenliğe sahip, tanecik yönelimli, en kaliteli soğuk haddelenmiş silikon levhadan yapılmıştır ve malzeme şu şekilde kesilir:
Gelişmiş Alman Geoge GmbH otomatik kesme hattı, kesim çapaklarını 0,02 mm hassasiyetle kontrol eder.
2) Silikon levha imalatında “üst bağlantı noktası bindirmesiz” teknoloji kullanılır ve silikon levhanın tüm bindirme bağlantıları 45 derece tam bindirme açısıyla yapılır.
miğferler. Bu, yüksüz performansı etkili bir şekilde iyileştirir ve gürültüyü azaltır.
Yağ tankı ve aksesuarları
Tank duvarı, ek yeri olmadan oluklu bir yapıya katlanacak geniş çelik sacdan yapılmıştır, bu sayede kaynak işlemi yapılmaz.
azalır ve mekanik dayanıklılık artar; Bu arada, oluklu duvarın ayrıştırıcı bir etkisi vardır ve bu nedenle bir rol oynar.
Gürültünün azalmasında rol oynar.
Temel özellikler
Menşe Yeri
Zhejiang, Çin
Bobin Numarası
Ototransformatör
Bobin Yapısı
Toroidal
Faz
Üç
Model Numarası
ZSSP-6300/35
Marka Adı
YUANGUANG
başvuru
Güç
Tip
Doğrultucu transformatör
Paketleme ve teslimat
Paketleme Detayları
Doğrultucu transformatörün ana gövdesi çıplak halde, aksesuarları ise denize dayanıklı standart ahşap kasada paketlenmiştir.
Sevk limanı
Çin'deki herhangi bir liman
Satış Birimleri
Tek ürün
Ambalaj örnekleri
Arz kapasitesi
Tedarik Yeteneği
Yılda 5000 set transformatör
Hizmetlerimiz
1. Satış öncesi hizmet
a. teknik çözüm üretmek
b. Teklifi, teknik veri sayfasını ve çizimi gönderin.
c. Güç iletim planı, test planı ve sevkiyat planı hazırlamak.
2. Satış içi servis
a. Üretim programını plana tamamen uygun olarak denetlemek.
b) Üretim sürecinin her aşamasında (bekleme noktası) müşteriye fotoğraf gönderin.
c. Testten bir hafta önce müşteriyi bilgilendirin.
3. Satış sonrası hizmet
a. Kurulum ve devreye alma
b. işçilerin eğitimi
c. Her zaman 12 saat içinde hızlı yanıt.
d) Normalde 12 aylık garanti süresi sunar.
SSS
1. S: Minimum sipariş miktarınız nedir?
A: 1 set.
2. S: Teslimat süreniz nedir?
A: Transformatörün türüne bağlıdır.
3. S: Ödeme koşullarınız nedir?
A: %30 peşin ödeme (T/T ile), %70'i teslimattan önce (T/T veya L/C ile)
Ya da bu konuda konuşabiliriz.
4. S: Ne tür bir standardı takip ediyorsunuz?
A: IEC, ANSI, CSA, GB, vb.
5. S: Normalde ne tür destekleyici belgeler sağlayabilirsiniz?
A: Fiyat teklifi, taslak çizim, üretim planı, kalite kontrol planı
test planı, mali rapor, tip test raporu (KEMA, CESI), referans listesi vb.
6. S: Normal garanti süreniz ne kadardır?
A: Trafo işletmeye alındıktan 12 ay sonra.
7. S: Kullanıcının yerinde kurulum ve devreye alma işlemi yapabilir misiniz?
A: Evet, kurulum ekibimizi servis için kullanıcının ülkesine gönderebiliriz.
8. S: Bu tür transformatörler konusunda herhangi bir deneyiminiz var mı?
A: Evet, kontrol etmeniz için referans listesi sağlayabiliriz.
9. S: Üretici misiniz yoksa ticaret şirketi misiniz?
A: Üretici ve Ticaret şirketi.
